解密大衛奇普菲爾德上海徐家匯書院：當水洗石遇上GRC
！

2023-10-19

2506次

轉載：材料在線

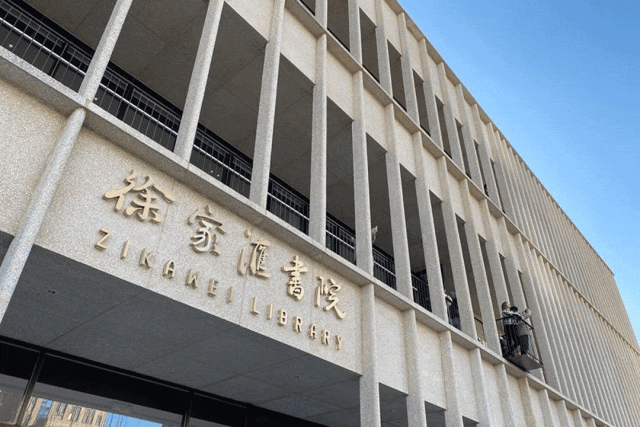

2023年備受關注的徐家匯書院

一經開啟就成為一座新的上海地標建筑

而其正是由2023年的普利茲克獎得主

戴衛·奇普菲爾德設計建筑地上三層

、地下一層等距的細柱

像整齊碼放的書籍線條簡練

，富有現代感

去過現場的小伙伴都知道

值得大家津津樂道的是

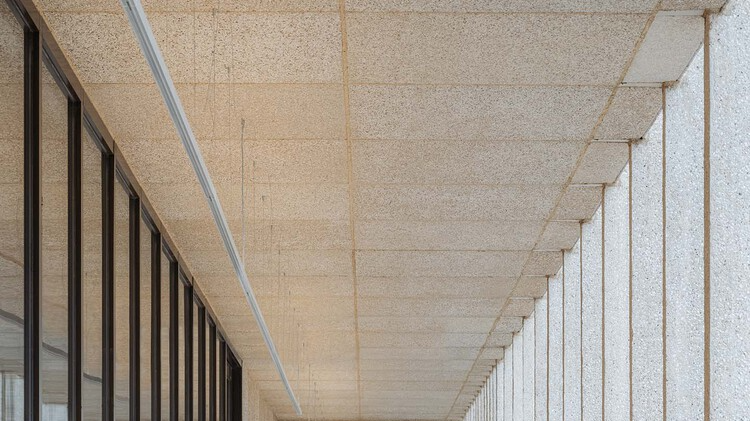

外立面采用了——米黃色水洗石效果

內斂

、平和謙遜的表皮

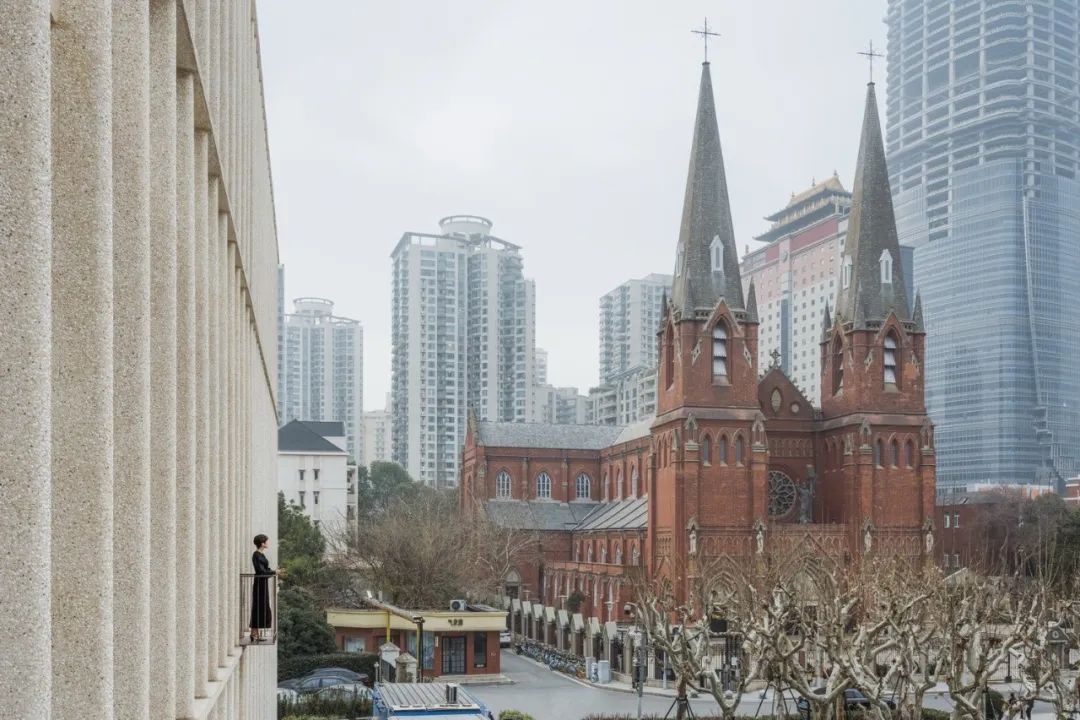

烘托了教堂古典沉穩的外立面

避免與教堂形成競爭關系

實現了和周邊的歷史文化街區融合

深入研究的小伙伴就會發現
我們的立面采用的是預制水洗石飾面GRC幕墻大板
今天我們就來扒一扒預制水洗石GRC幕墻板的背后邏輯

01. 為什么要采用預制水洗石

？

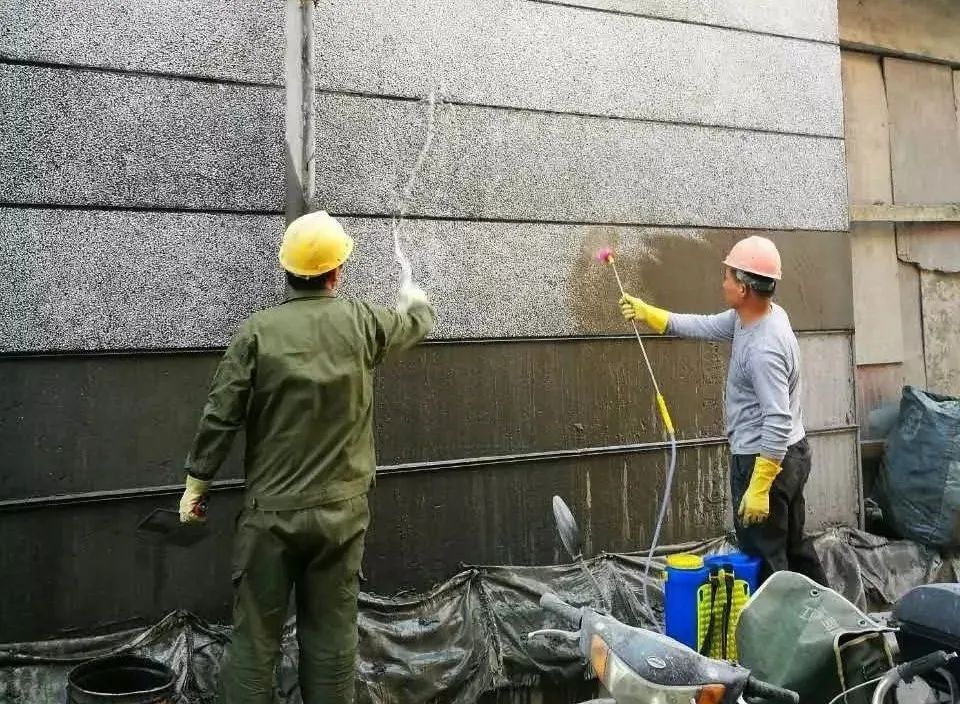

首先大家都知道傳統水洗石做法是將不同質感的水泥石子攪拌均勻涂抹在墻上用刷子刷去表面水泥漿后用水沖洗
，露出石子紋理突出墻面的層次感

現場施工有一些無法避免的缺點：
1

、現場需大量濕作業，水污染嚴重
。2

、施工容易受到天氣條件的影響。雨期施工時注意采取防雨措施

，防止損壞

；嚴冬階段不得施工，會延誤工期

。3

、現場施工難度大。造型有弧線

，對工匠的技術要求高

。4、在長時間雨水沖刷下

，完成面會有一定程度的污損
、損毀、開裂
，維護麻煩

。

受到以上因素的限制尤其是在水污染嚴重的影響下現場施工條件差預制水洗石就成了項目必要的選擇

02. 水洗石飾面工藝的GRC

加工工藝

考慮到項目需預制及整體結構荷載

設計師綜合考慮

GRC就成為了該項目?jī)?yōu)質的選擇

因?yàn)橐环矫妫?/p>

這些GRC構件在生產完成后

統一運輸，整體吊裝

，安裝速度快

，現場施工周期短

另外一方面是：

GRC工藝可以實現表面的各種肌理效果

水洗石也不輕松實現，不在話下

！

水洗石飾面GRC加工原理比較簡單與普通GRC無太大區別

主要是在面層上做功夫：

在調配面漿的時候?qū)?strong>調配好的鵝卵石放入面漿料中進行攪拌

加入膠漿

、減水劑

再將面漿倒入模具中

待面漿稍干后再?lài)娊Y(jié)構層材料

在產品未完全干之前脫模

通過水洗的方式將骨料表面的水泥洗干凈

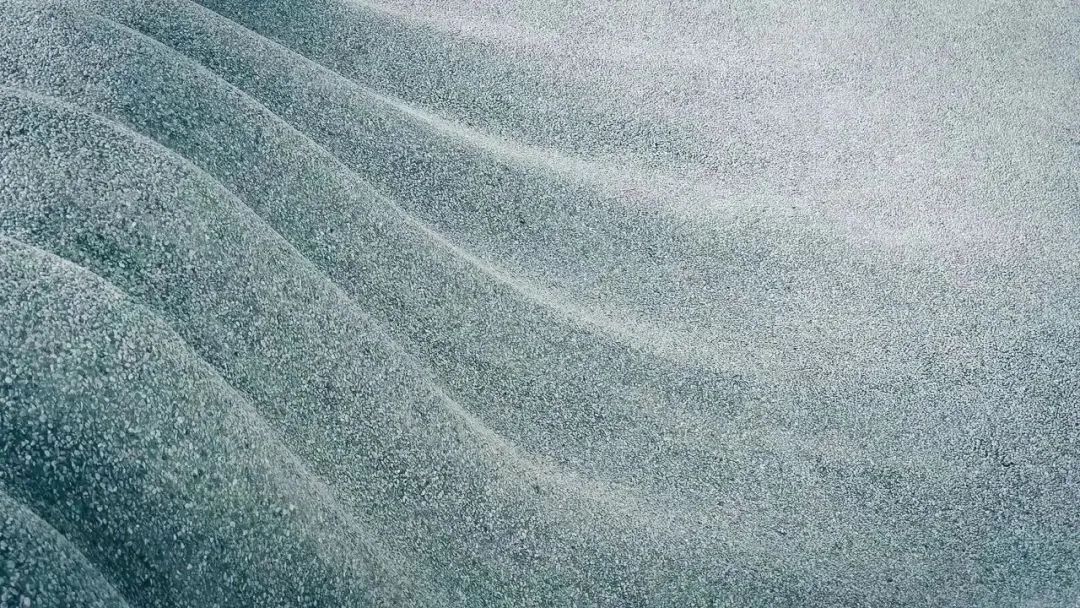

使得鵝卵石凸顯出來的效果

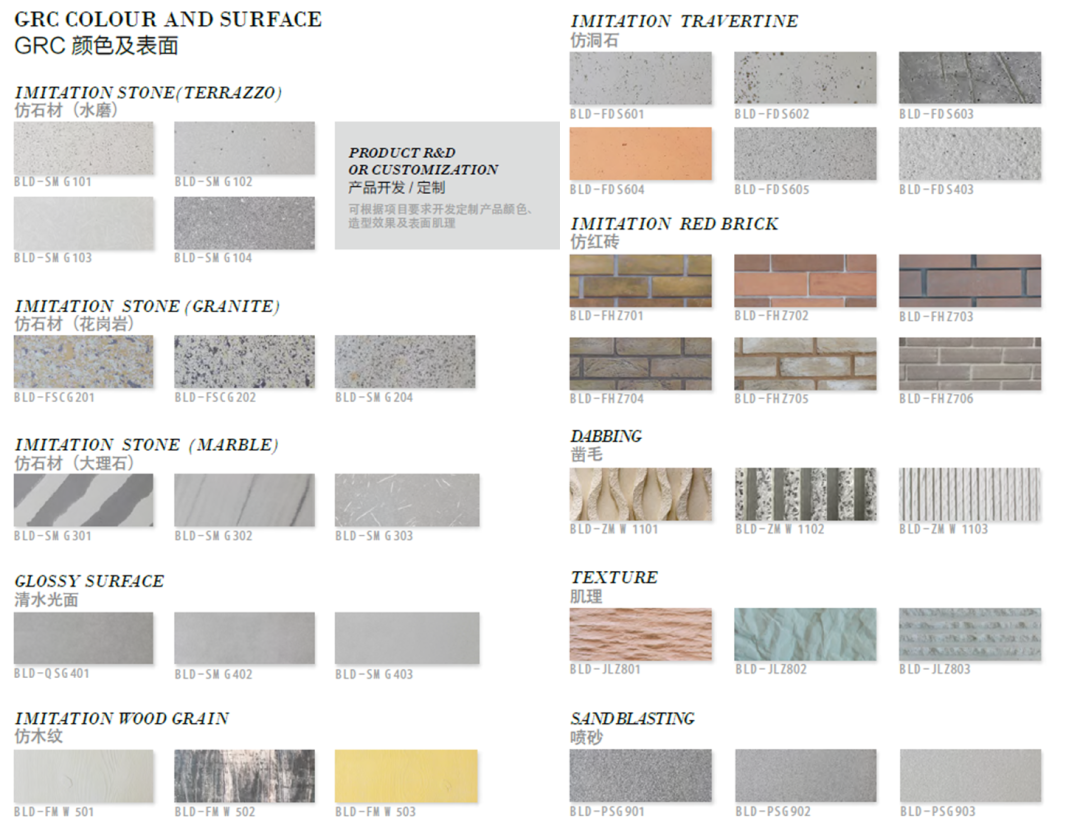

GRC表面多種肌理效果示意

除水洗石飾面的GRC外，還有多種肌理效果

。

從顏色上看有：

米白

、象牙白

、米黃，黃色

、咖啡色等

從表面效果上看有：

仿砂巖（酸洗面）

、荔枝面、風洞

、噴砂面

、噴真石漆、水洗石

、仿木紋

、彩繪等

我們繼續延伸一下

大家知道GRC優勢是可以輕松實現異形曲面造型的

所以我們一起來看下

一個雙曲水洗石效果項目的驚艷應用

03. 水洗石效果異形雙曲GRC的驚艷混搭

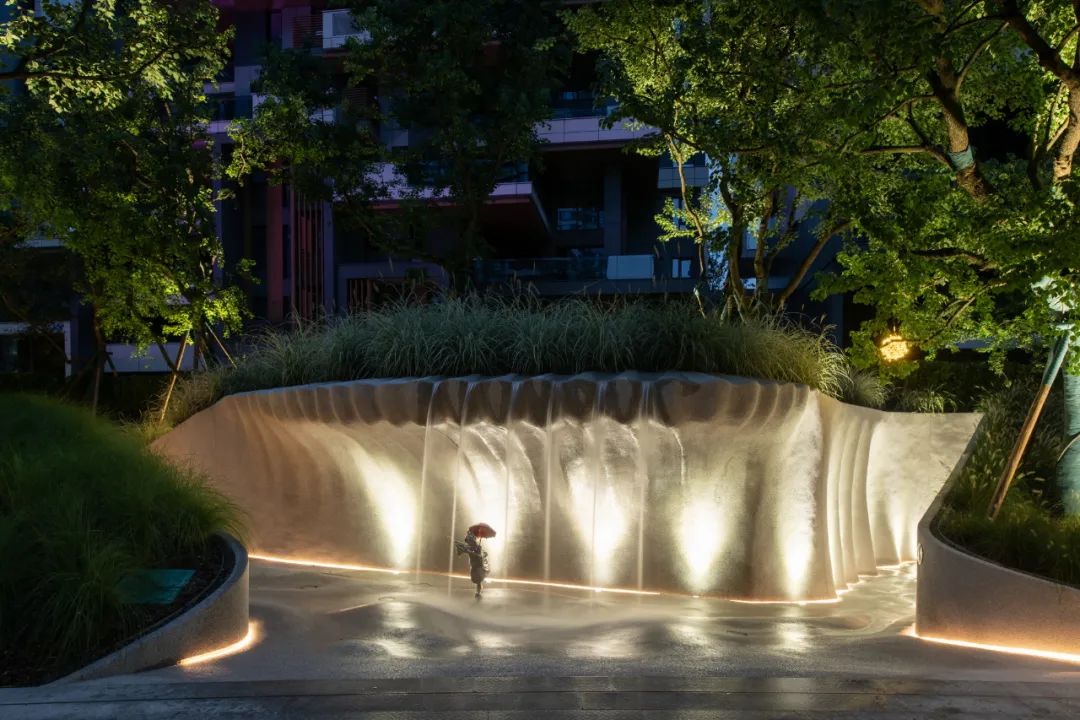

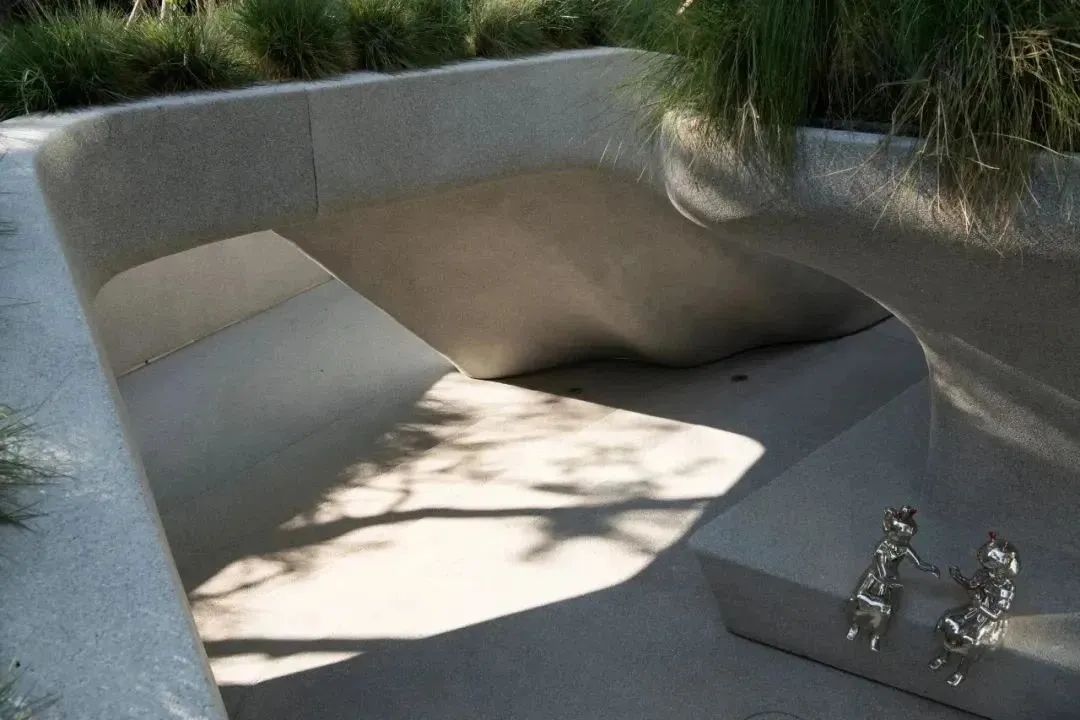

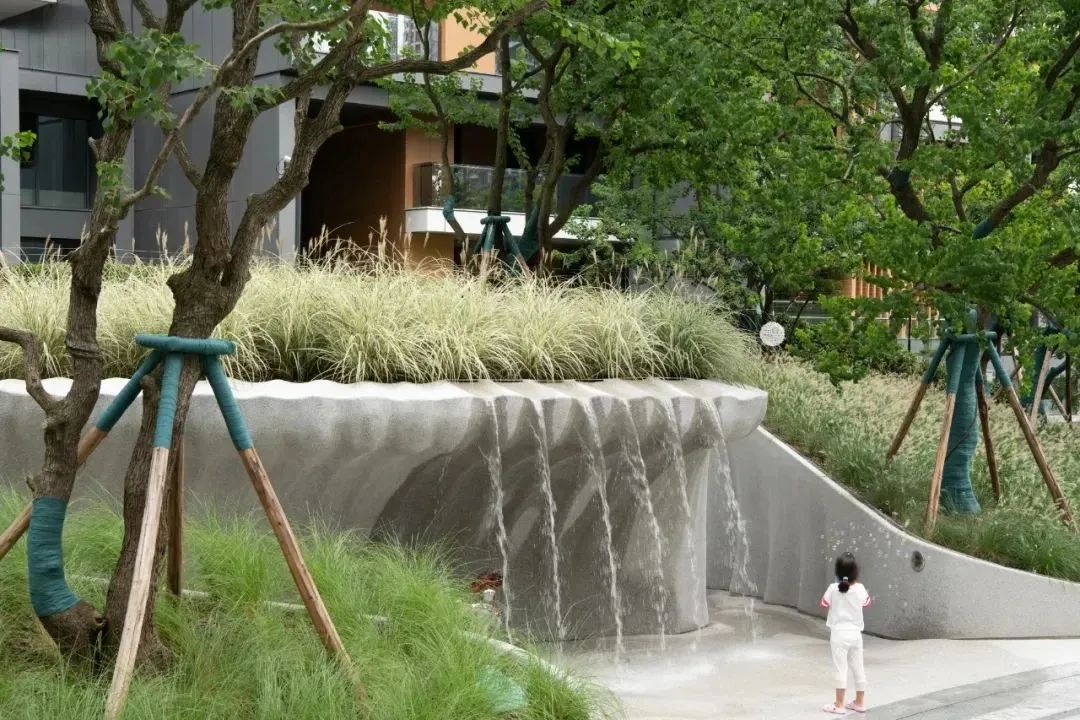

麓湖穿水公園｜Lab D+H

項目坐落于成都設計理念是將“水到成都”的美麗故事線逐步幻化為對自然的模仿演繹堰渠、谷地

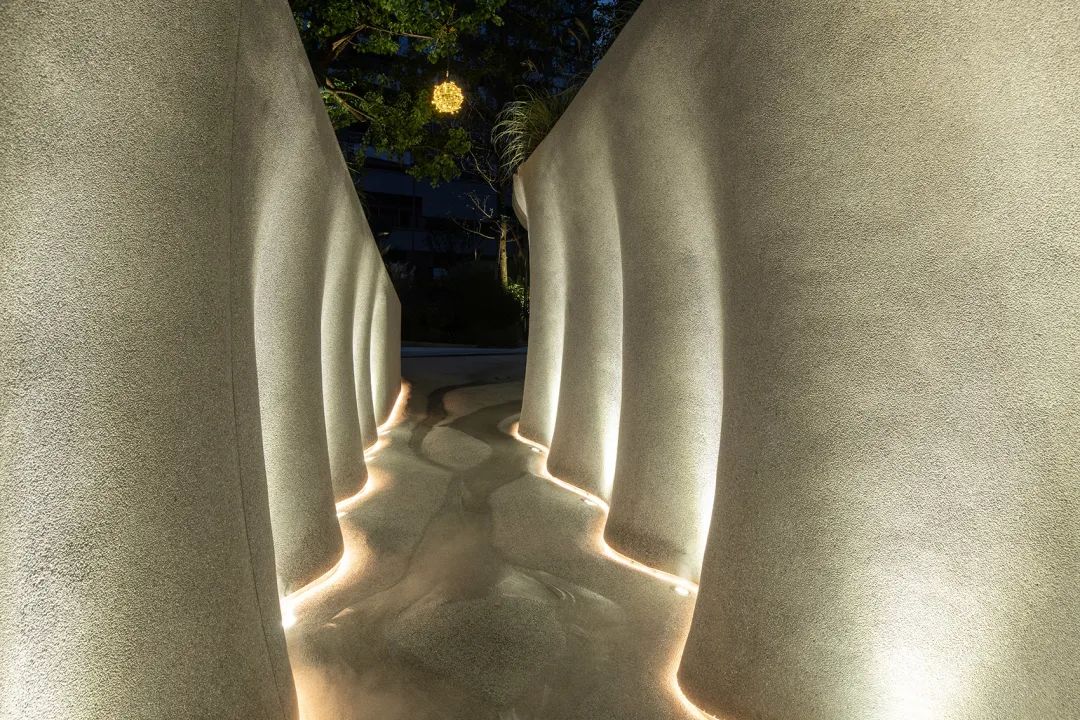

、疊池與洲嶼四種自然形態而為了模擬自然山川的形態峽谷的墻體和地面多為異形的雙曲面

GRC材料具有無限可塑性
、質量輕、強度高
、質感好的特性考慮到峽谷的造型的自然流線的可塑性流水沖刷的肌理效果后續維修檢查的便利性等外飾為水洗石質感的GRC成為優質選項

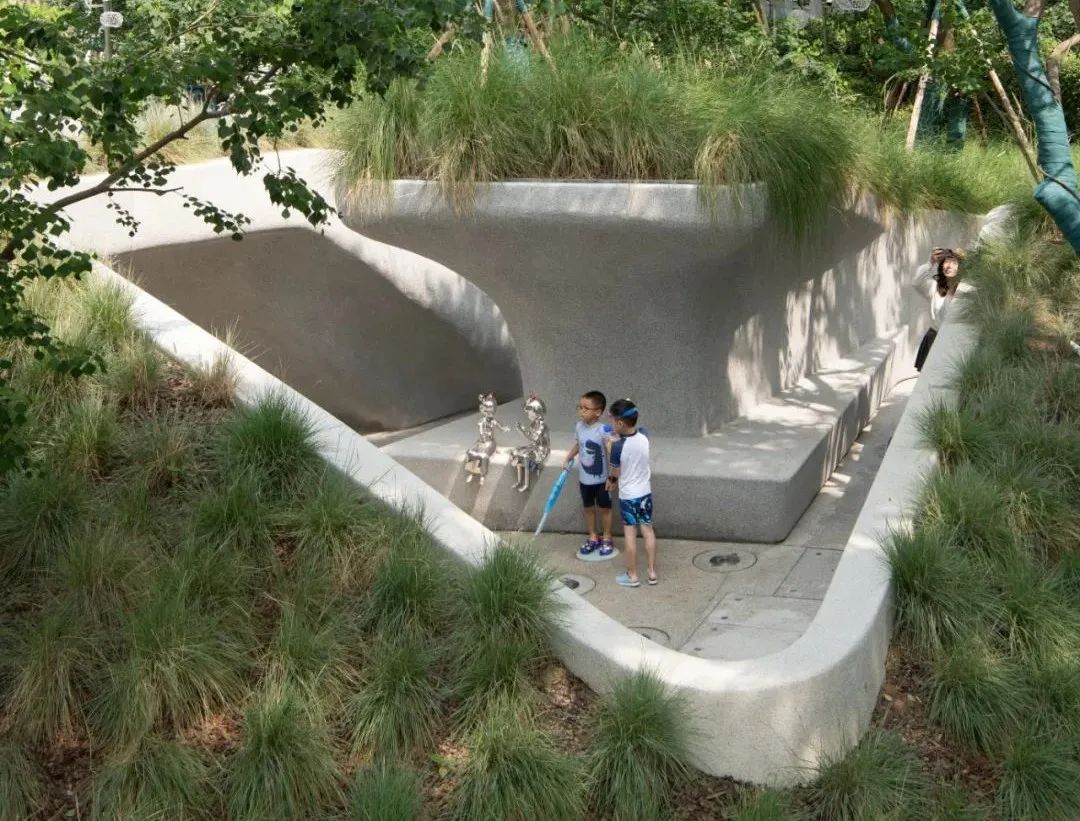

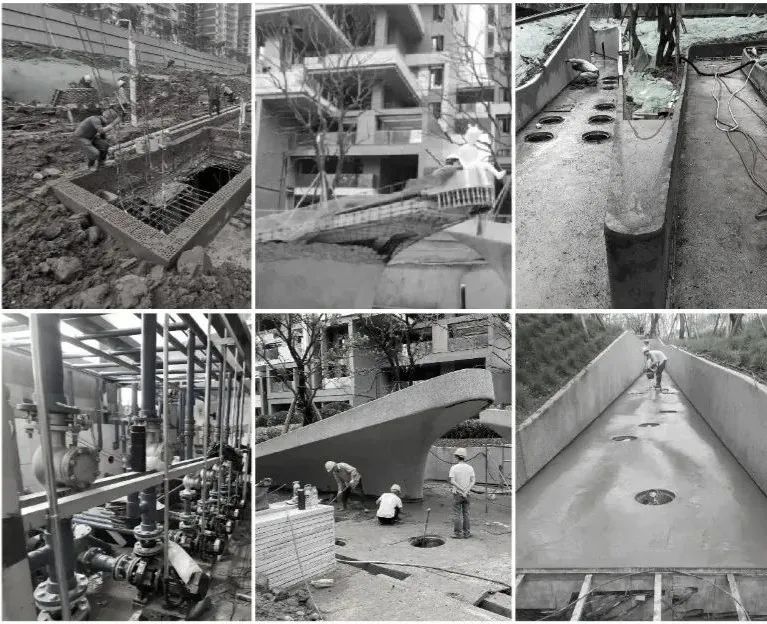

這些GRC模塊通過分模塊進行干掛塑造出挑的輕巧懸崖造型

此外GRC材料

防火

、防水、抗污
、不變形
、超耐久

這些優點使得其在長時間水沖刷下

水洗石飾面的GRC也能保持一個較好的狀態

04. 歷史風貌建筑的解決方案

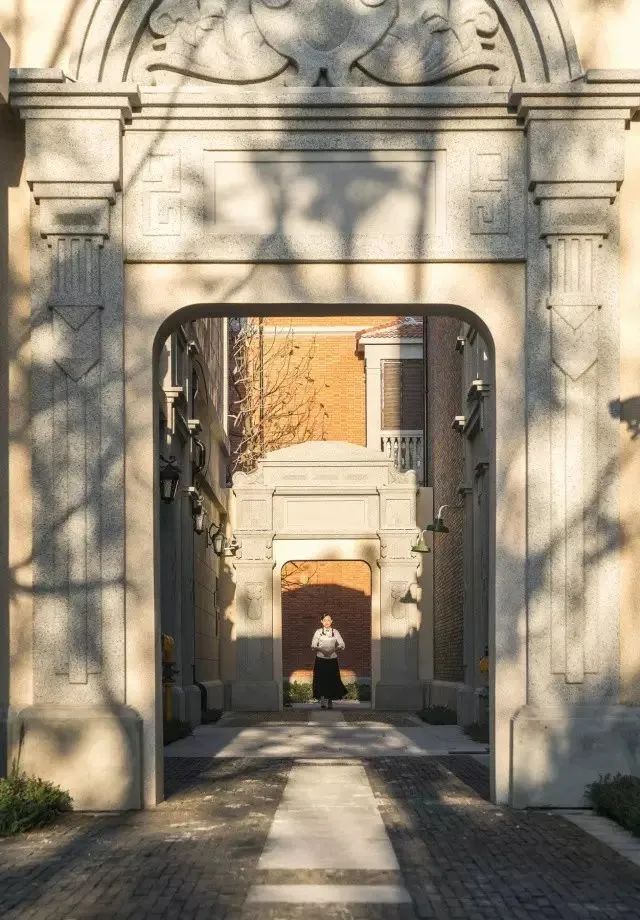

上海綠都繡云里商業街區｜日清設計

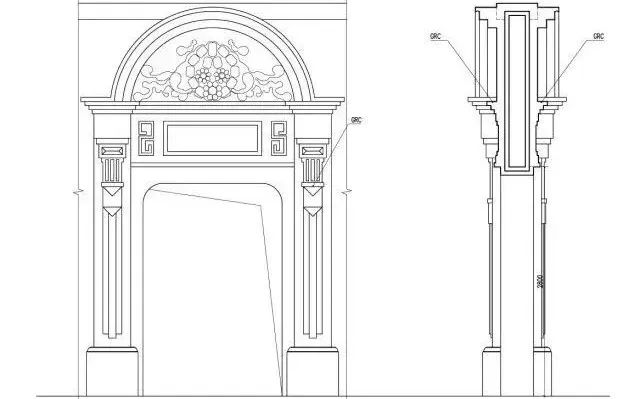

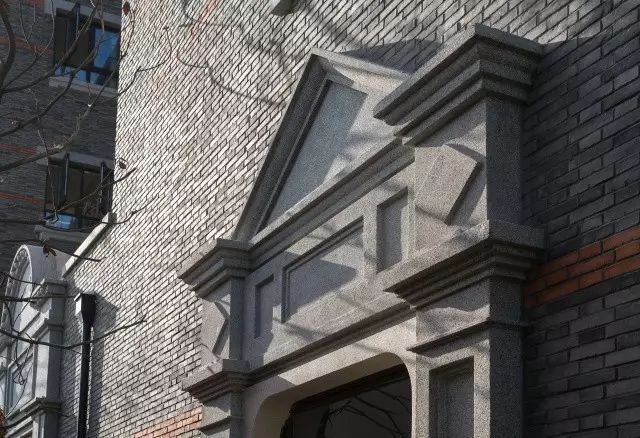

示范區被高低錯落的石庫門風格建筑環抱

有三角形、半圓形

、弧形的多種形式的門頭樣式

這些門頭樣式復雜

，細節尺寸微小

現場做水刷石施工難度較大

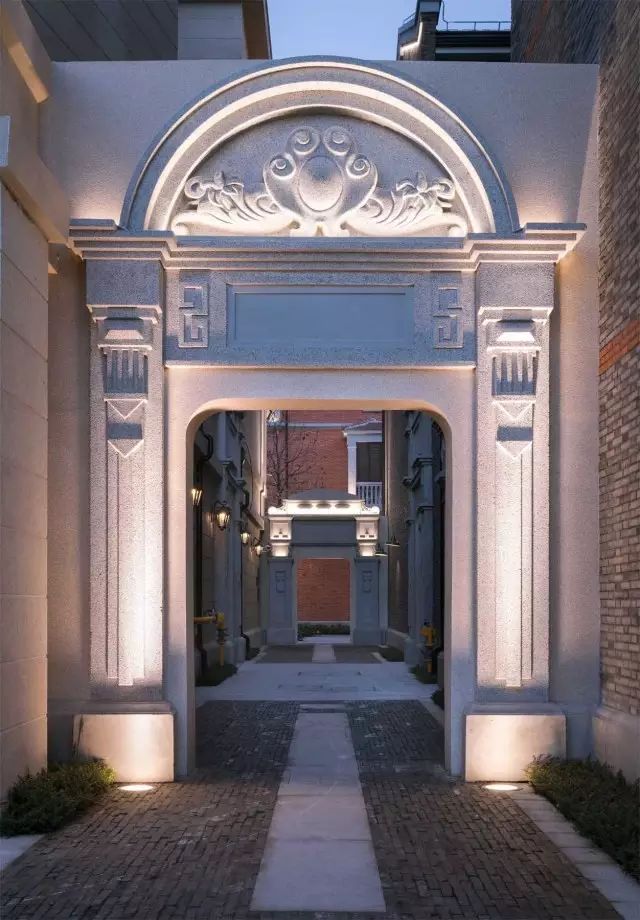

而使用模具可以制作出造型多樣的GRC因此這些門頭采用表面為水洗石質感GRC材料

水洗石質感GRC材料打造的老門頭富有年代感

同建筑主立面老磚貼面相呼應

極大程度地保留了老上海石庫門風情

05. 結語
水洗石飾面的GRC在繼承了GRC的特性基礎上同樣保留了水洗石的質感是一種通過造型、質感與色彩表達設計師想象力的材料適合用來表現強烈的質感未來有可能成為主流的GRC產品
